六、存储器层次结构

6.1 存储技术

$\quad$ 随机访问存储器（RAM）分为两类：静态的和动态的

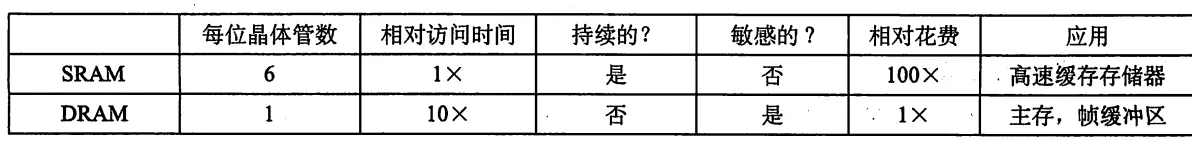

$\quad$ 静态（SRAM）具有双稳态特性，每位有6个晶体管，价格高，存取快，对光电不敏感，用于高速缓存存储器；动态（DRAM）每位一个晶体管，价格低，功耗更小，对光电敏感，用于主存和帧缓冲区。

$\quad$ 非易失性存储器（ROM）的发展：PROM->EPROM->EEPROM

$\quad$ RAM有电才能存储数据

磁盘存储：

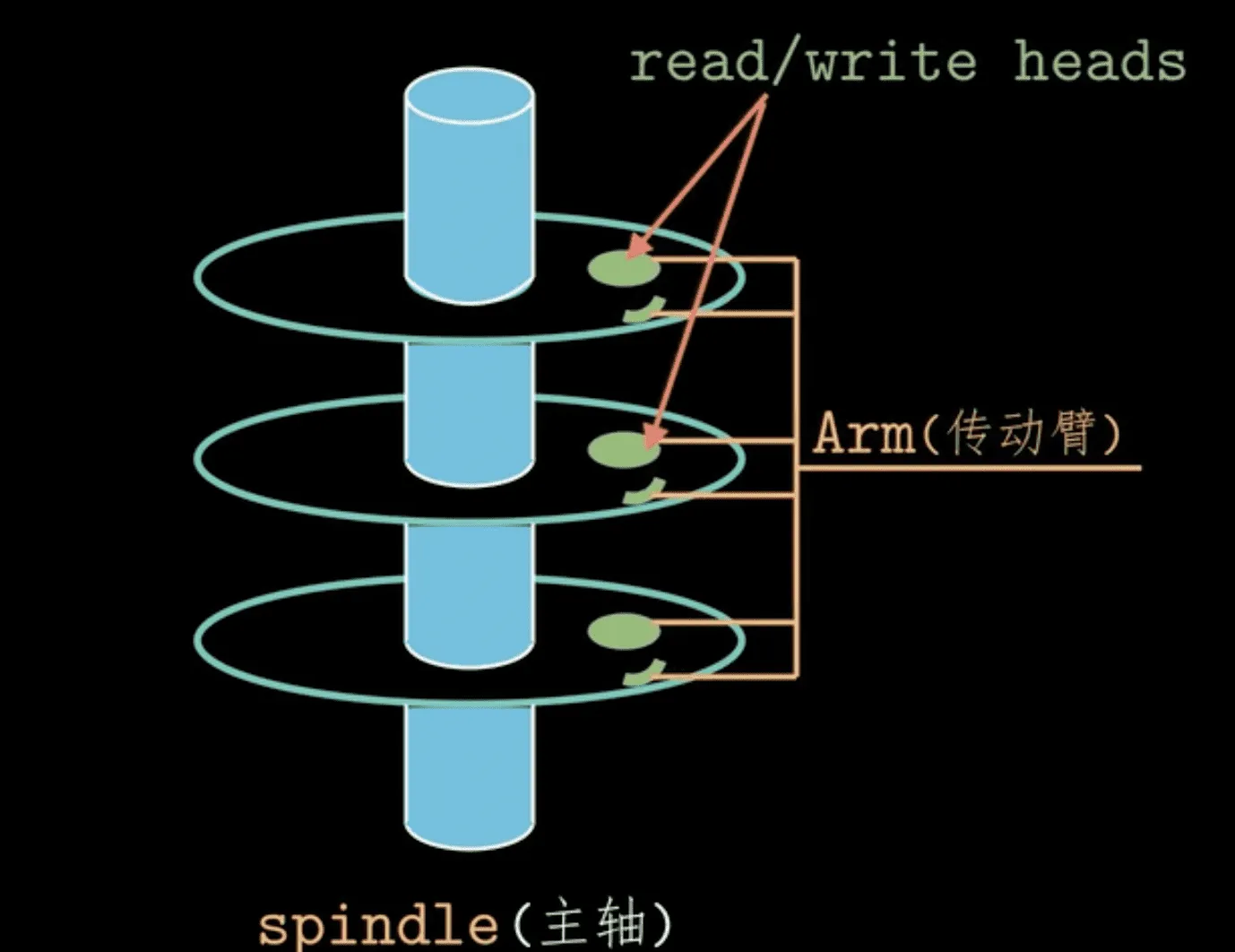

$\quad$ 磁盘由盘片构成，每个盘片有2面或者称为表面，表面覆盖磁性记录材料，盘中央有一个可以旋转的主轴，使得盘片以固定的旋转速率旋转。每个表面是由一组称为磁道的同心圆组成的，每个磁道被划分为一组扇区，扇区之间由一组间隙分隔开。

$\quad$ 抽象化成逻辑块序列。

$\quad$ 磁盘容量=（字节数/扇区）x（平均扇区数/磁道）x（磁道数/表面）x（表面数/盘片）x（盘片数/磁盘）

$\quad$ 磁盘访问时间=寻道时间+旋转时间+传送时间

$\quad$ 旋转时间=1/RPM x 60s/1min x 1/2

$\quad$ 传送时间 = 1/RPM x 1/（平均扇区数/磁道）x 60s/1min

$\quad$ 磁盘没电也能存储数据

$\quad$ 固态硬盘（SSD）：

$\quad$ 基于闪存芯片（半导体存储器）的存储技术，读比写快，以页为单位进行读写

$\quad$ 速度： SRAM>DRAM>DISK

6.2 局部性

$\quad$ 时间局部性：被引用过的内存位置在不远的将来再次被多次引用

$\quad$ 空间局部性：一个内存位置被引用，那么不远的将来引用其附近的内存位置

$\quad$ 重复引用相同变量的程序拥有良好的时间局部性

$\quad$ 步长为K的引用模式，步长越小，空间局部性越好

$\quad$ 取指令循环具有好的时间与空间局部性

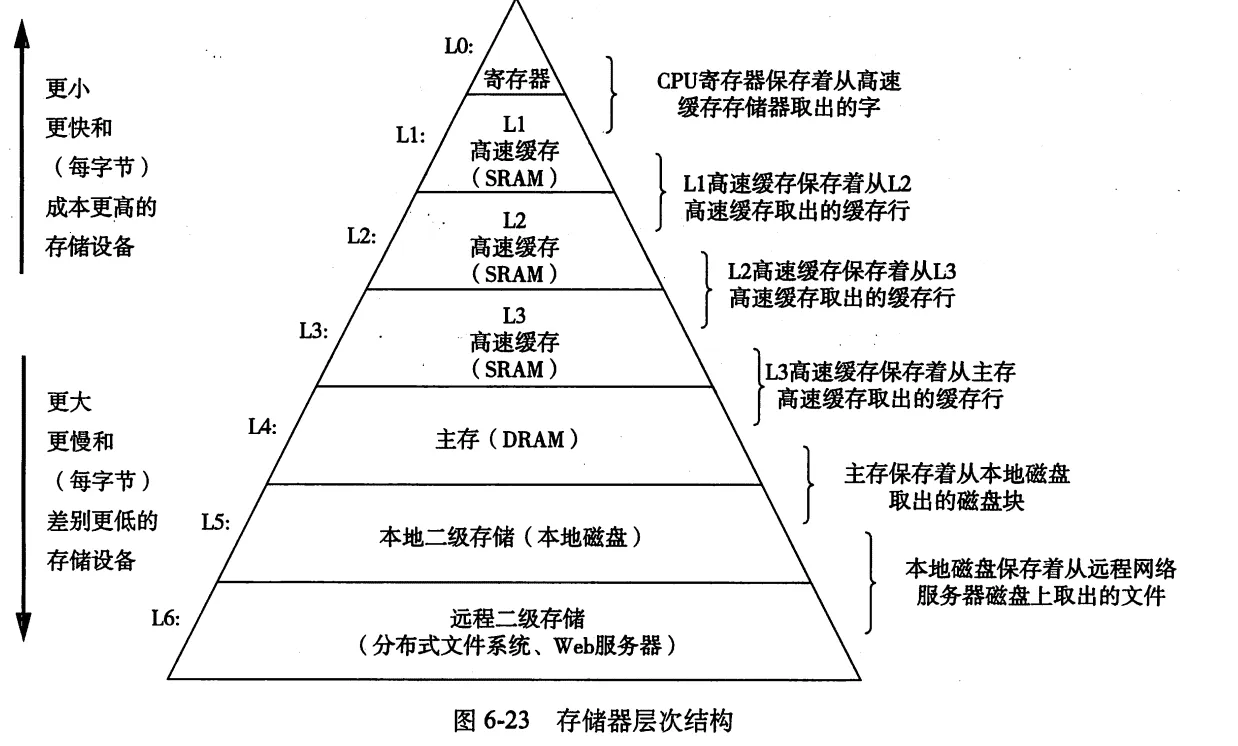

存储器层次结构： $\quad$ 思想：速度快容量小的存储设备作为速度慢容量大的存储设备的缓存

6.3 高速缓存（cache）

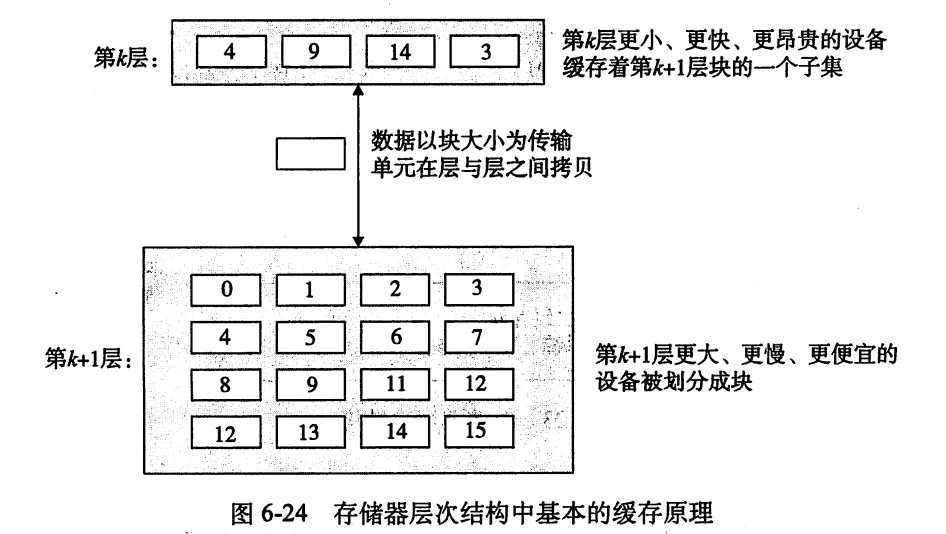

$\quad$ 第k+1层的存储器被划分成连续的数据对象组块，称为块数据以块为单位来回复制

缓存命中

$\quad$ 当程序需要读取第k+1层的某个数据对象d时，首先在当前存储在k层的一个块中查找d，若d刚好存储在第k层中，那就是缓存命中。程序直接从第k层读取d。

缓存不命中

$\quad$ 第k层的缓存就从k+1层去除包含d的那个块，若k层已满，覆盖现存的一个块。这个过程叫做替换或者驱逐这个块。被驱逐的称为牺牲块，决定替换哪个由替换策略控制。

分类：

$\quad$ 冷不命中（强制性不命中）：第k层为空（称为冷缓存）

$\quad$ 冲突不命中：限制性的防治策略社对象映射到同一个缓存块

$\quad$ 容量不命中：缓存太小了

高速缓存存储器

$\quad$ 早期计算机系统的存储器层次结构只有三层：CPU寄存器，DRAM主存储器和磁盘。后插入了小的SRAM高速缓存，称为L1高速缓存

$\quad$ 对于下列只讨论仅有L1高速缓存

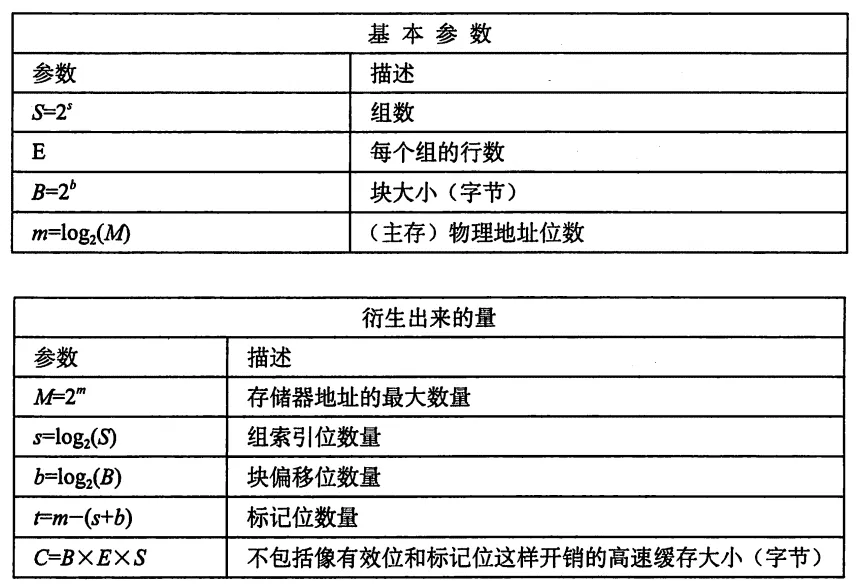

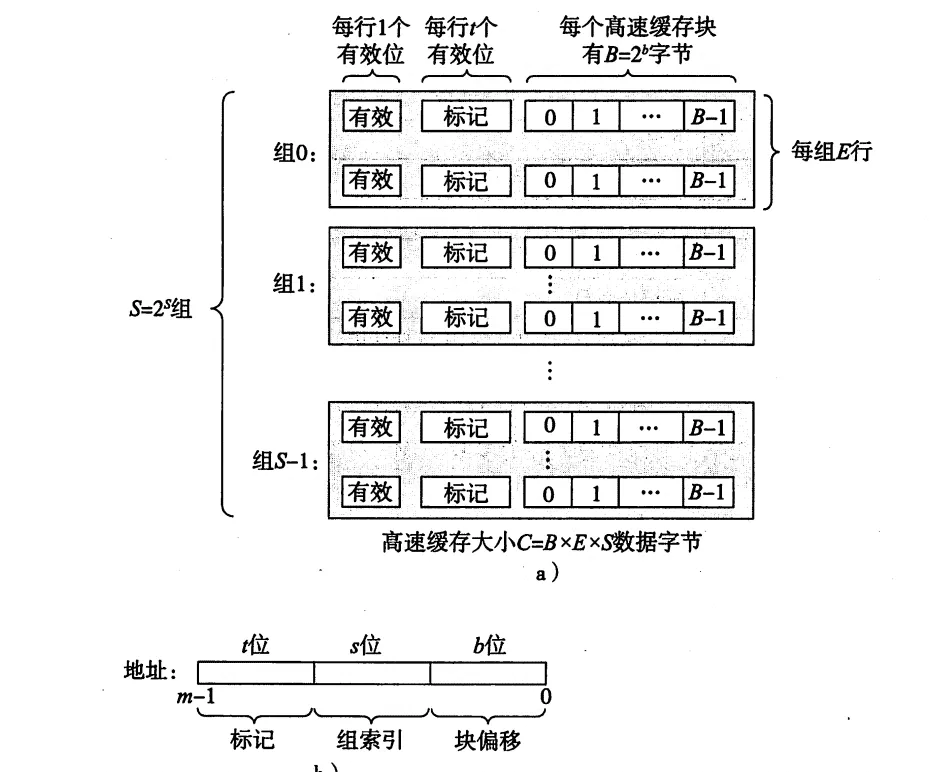

$\quad$ 考虑一个计算机系统，每个存储器地址有m位，形成M= $2^m$ 个不同的地址。被组织成 $S=2^s$ 个高速缓存组的数组。每个组包含E个高速缓存行。每个行由 $B=2^b$ 个字节的数据块构成

$\quad$ 将m个地址分为t位的标记位，s位的组索引，b位的块偏移

$\quad$ 标记为表示取自哪个块群，有效位可以理解为是否缓存了东西 $\quad$ cache容量（所有块的大小）： C=SxExB

直接映射高速缓存

$\quad$ 每个组只有一行（E=1），称为直接映射高速缓存

$\quad$ 高速缓存确定一个请求是否命中，然后抽取出被请求的字的过程，分为三步：

1.组选择

$\quad$ 从w的地址中取出s个组索引

2.行匹配

$\quad$ 只有一行，直接比对标记是否一致

$\quad$ 最终结果：命中/不命中

3.字抽取（缓存命中）

$\quad$ 把块看成一个字节的数组，字节偏移是到这个数组的一个索引

$\quad$ $\quad$ 行替换（缓存不命中）

$\quad$ $\quad$ 从下一层取出被请求的块放入高速缓存行中，代替当前行

组相连高速缓存

$\quad$ 1<EC/B

$\quad$ 组选择：和上述一样

$\quad$ 行匹配和字选择：检查多个行的标记位与有效位

$\quad$ 行替换：空行优先，否则用策略替换LRU，FIFO（先进先出）LFU，随机替换

全相连高速缓存

$\quad$ E=C/B

$\quad$ 一个组包含所有的行

$\quad$ 组选择：只有一个组

$\quad$ 行匹配和字选择：同上

写: $\quad$ 只写：立即将高速缓存块协会到低一层中；写回：推迟更新

$\quad$ 写分配：加载入高速缓存。非写分配：避开高速缓存

$\quad$ 不命中率=不命中数量/引用数量

6.5 编写高速缓存友好的代码

$\quad$ 1.让最常见的情况运行最快

$\quad$ 2.尽量减小每个循环内部的缓存不命中数量

6.6 高速缓存对程序性能的影响

$\quad$ 读吞吐量：从存储系统中读数据的速率 v=n/s

$\quad$ 重排列循环以提高空间局部性

LAB:

此章节后完成cachelab(60.0/60.0)
