4-数字电路设计4-数字电路设计

计算机组成与体系结构


数字电路设计

基础

\quad 莱布尼茨:二进制

\quad 布尔:布尔代数(两个元素(真、假);三种运算(与、或、非))

\quad 香农:开关电路:模拟布尔逻辑运算,形成现代电子计算机的基本思路

晶体管与门电路

\quad 现代集成电路通常使用MOS晶体管(Metal-Oxide-Semiconductor)

\quad CMOS集成电路(Complementary MOS):由PMOS和NMOS共同构成的互补型MOS集成电路

\quad NMOS晶体管:Gate为高电压时导通

\quad PMOS晶体管:Gate为低电压时导通

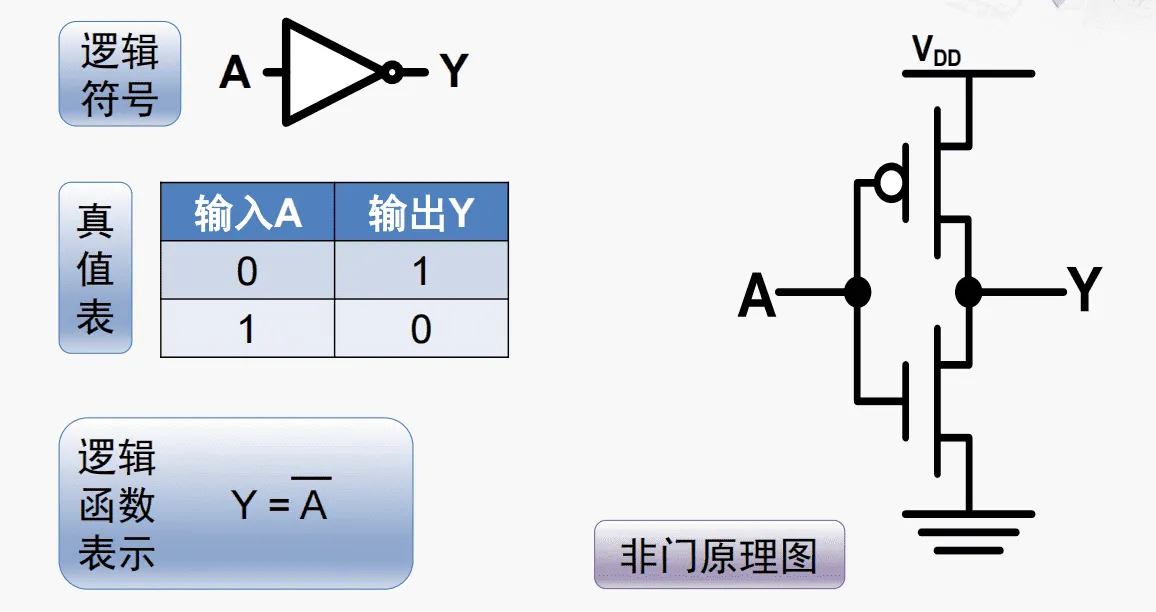

非门

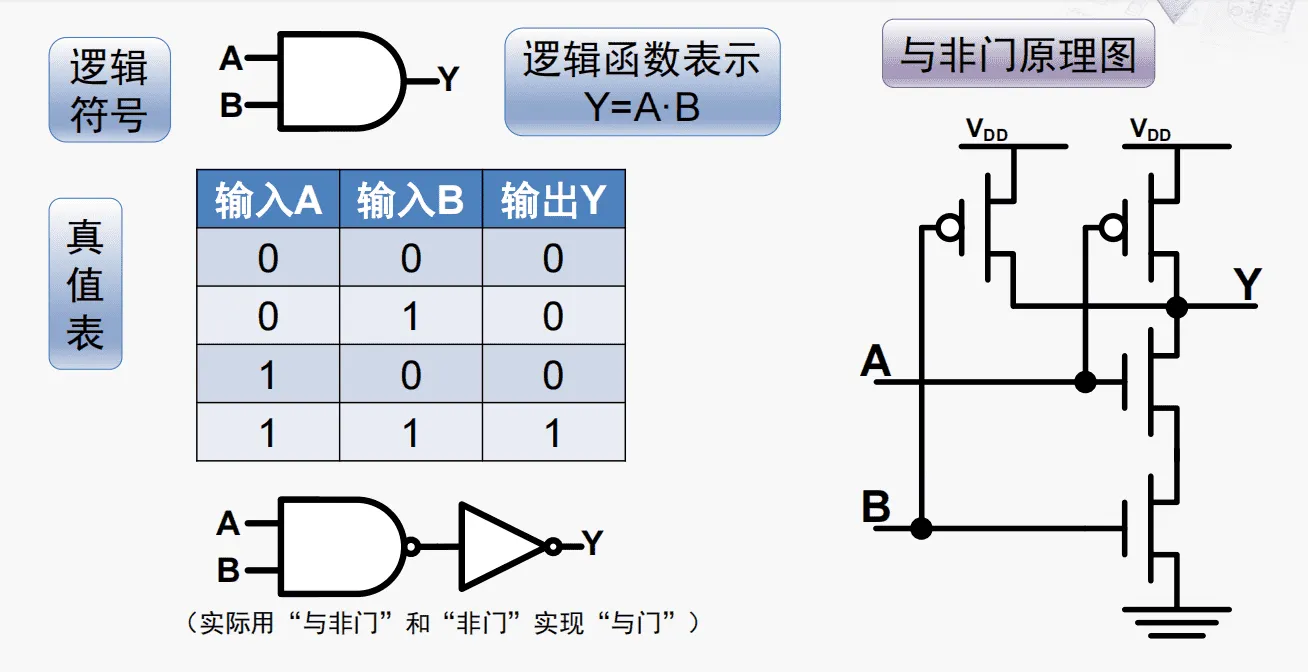

与门

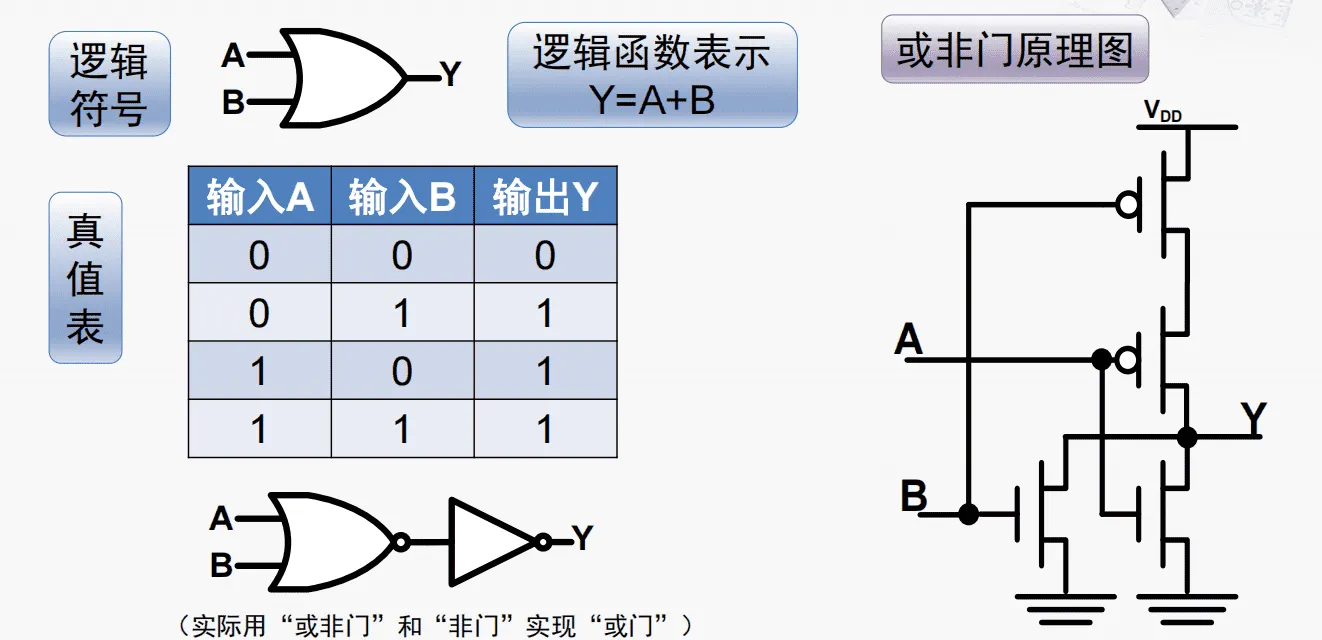

或门

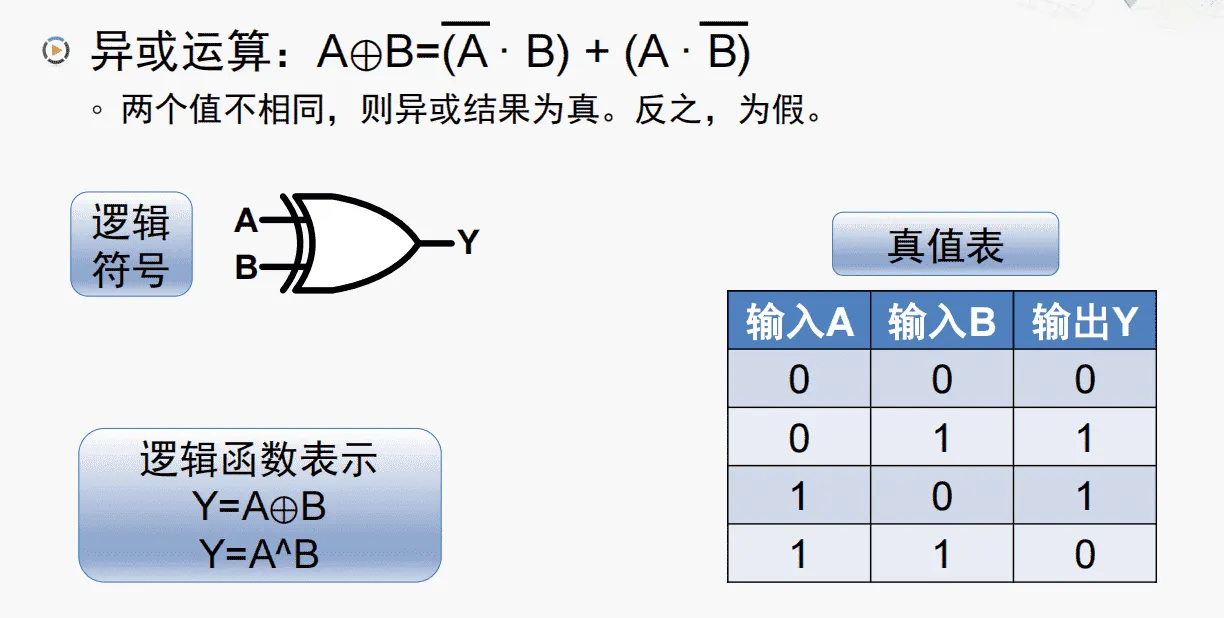

异或门
运算的实现

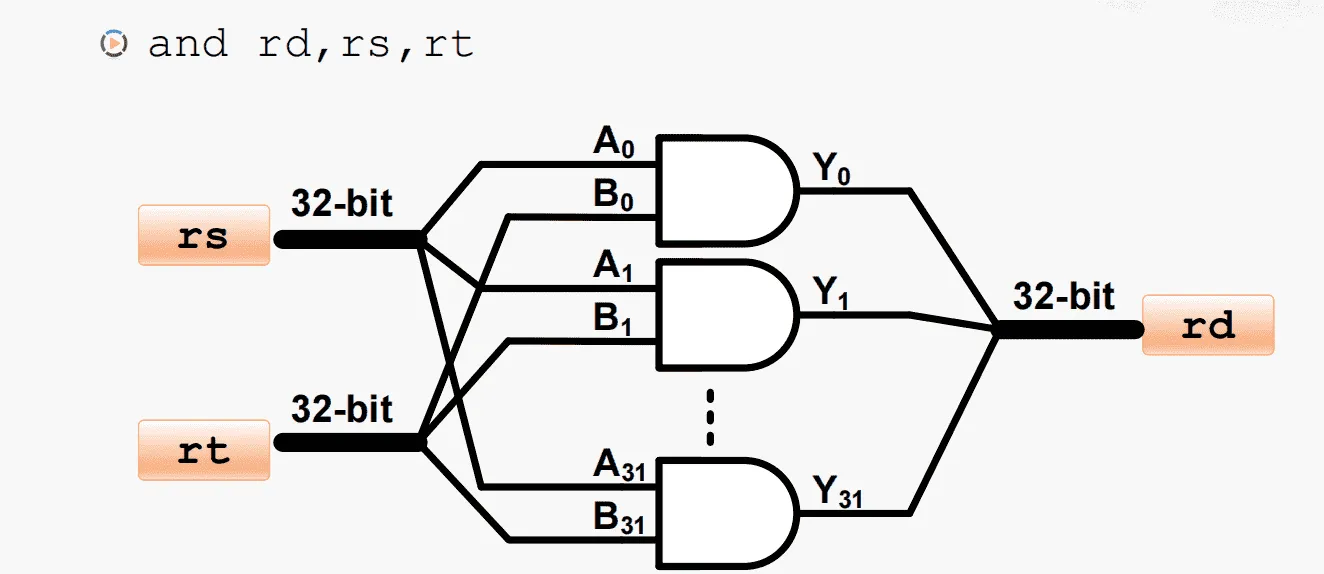

例:

\quad 其他运算同理

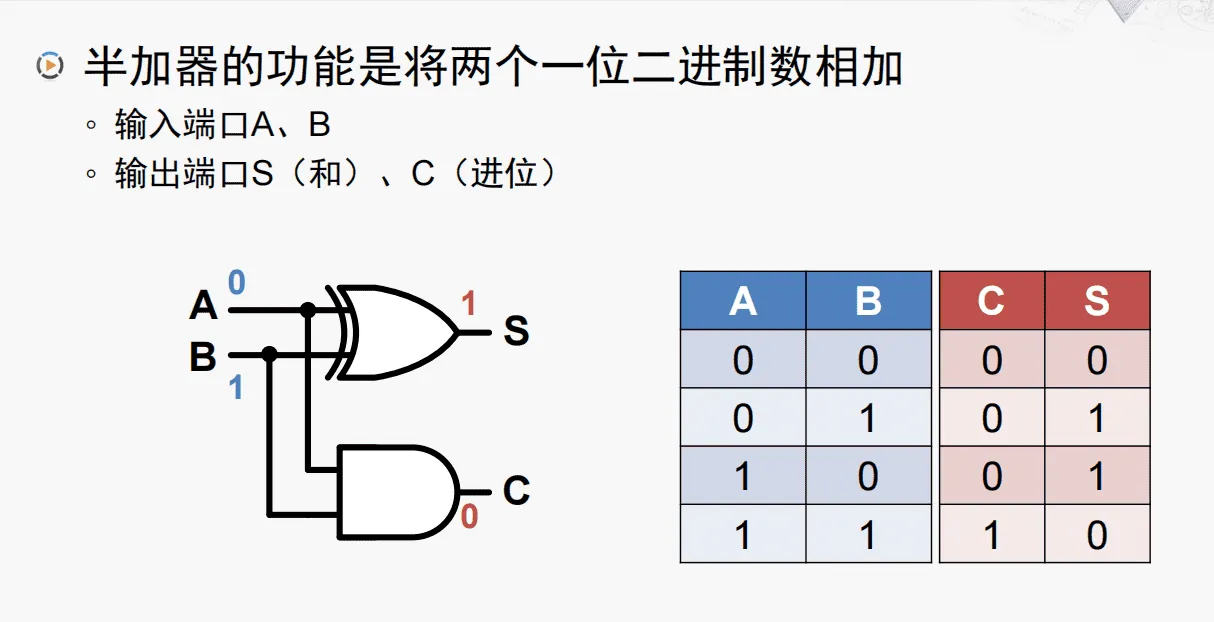

半加器

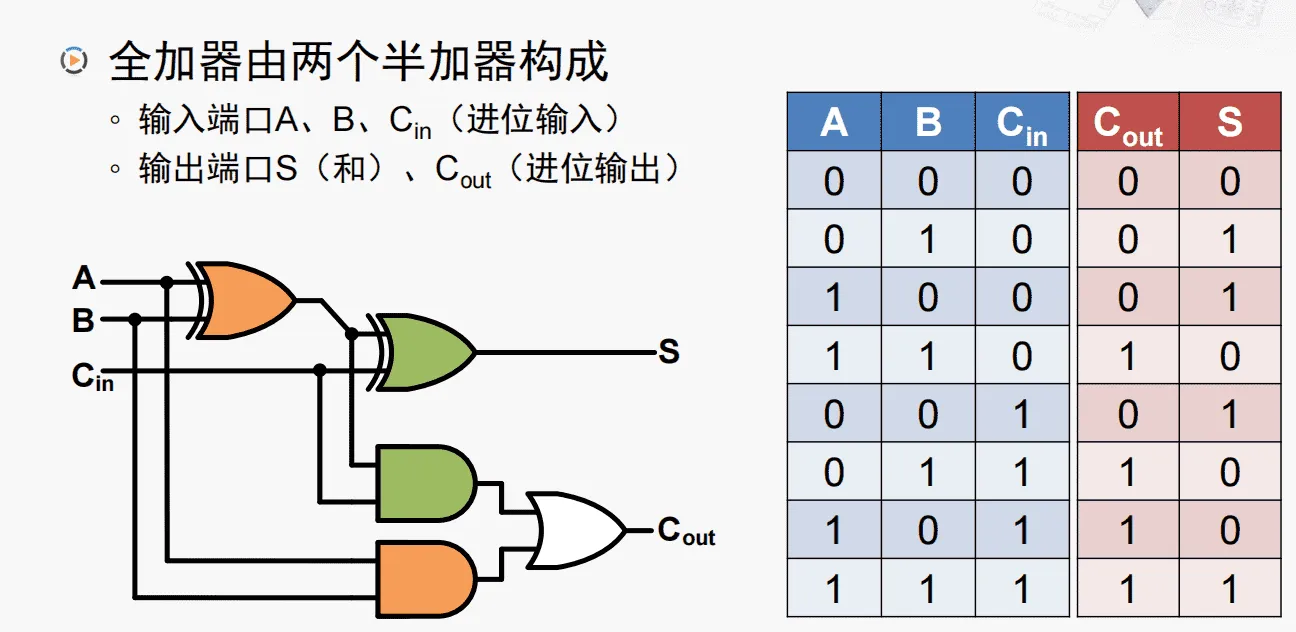

全加器

减法运算的实现:

A-B=A+(~B+1)

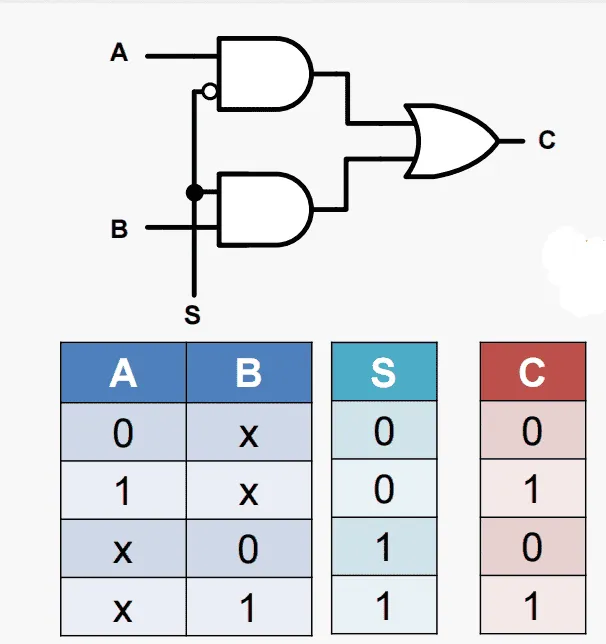

多路选择器

时钟和触发器

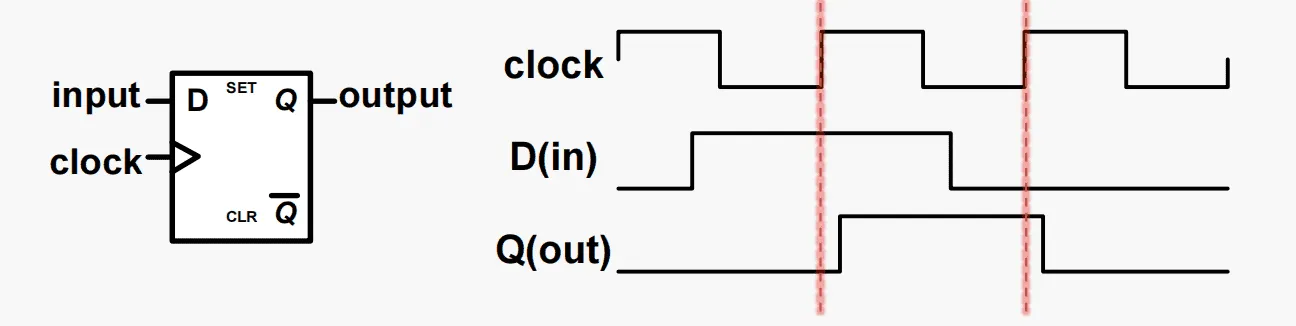

D触发器(D flip-flop,DFF)

\quad 具有存储信息能力的基本单元

\quad 由若干逻辑门构成,有多种实现方式

\quad 主要有一个数据输入,一个数据输出和一个时钟输入

\quad 在时钟clock的上升沿(0->1),采样输入D的值,传送到输出Q,其余时间输出Q的值不变。

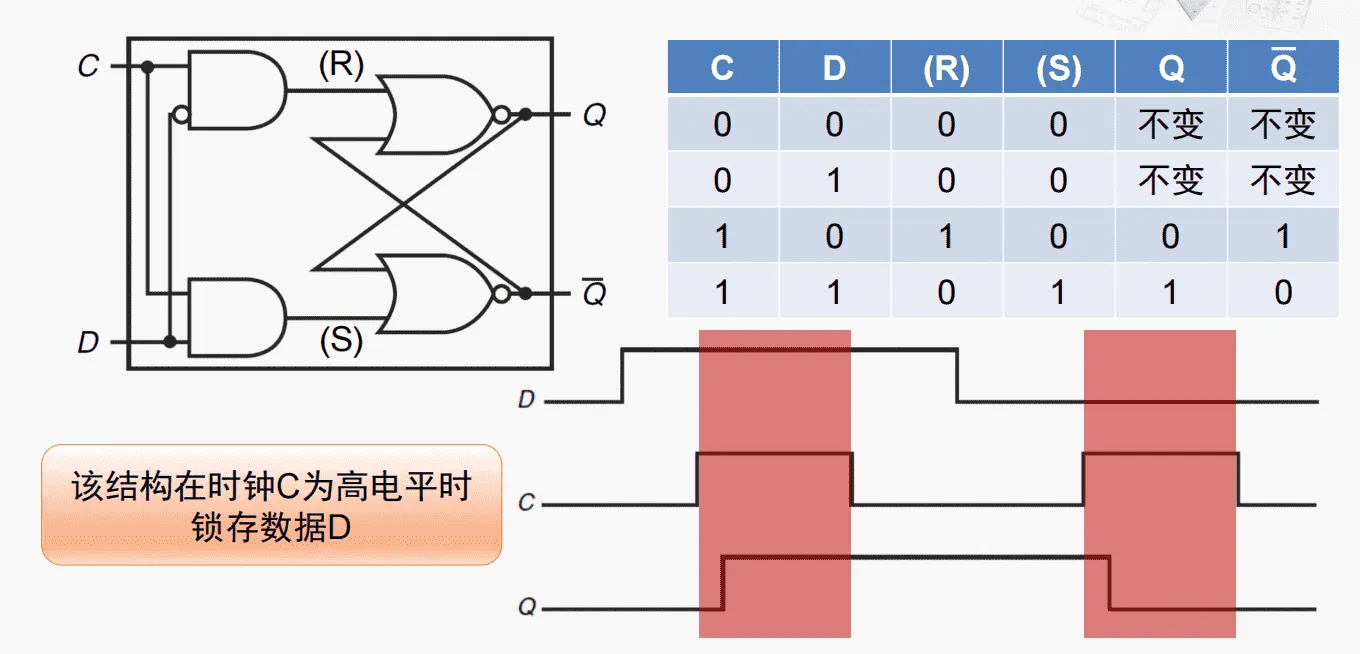

D锁存器:

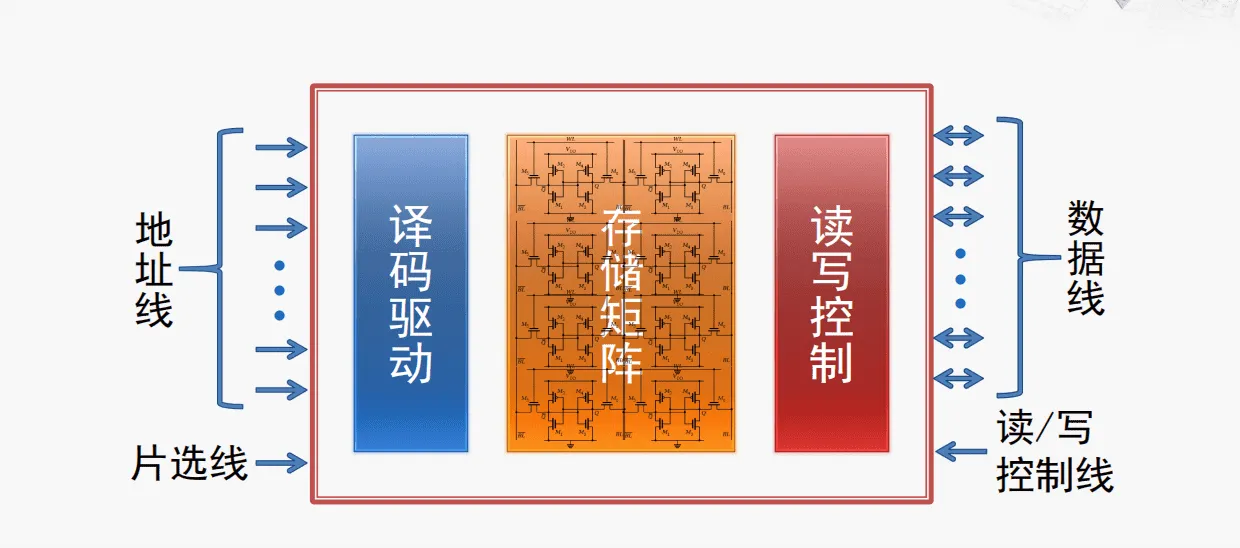

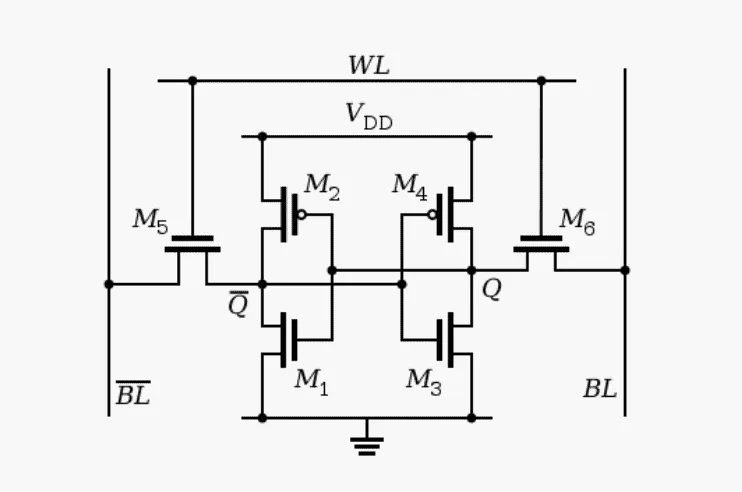

SRAM

\quad 基本存储单元(1 bit):

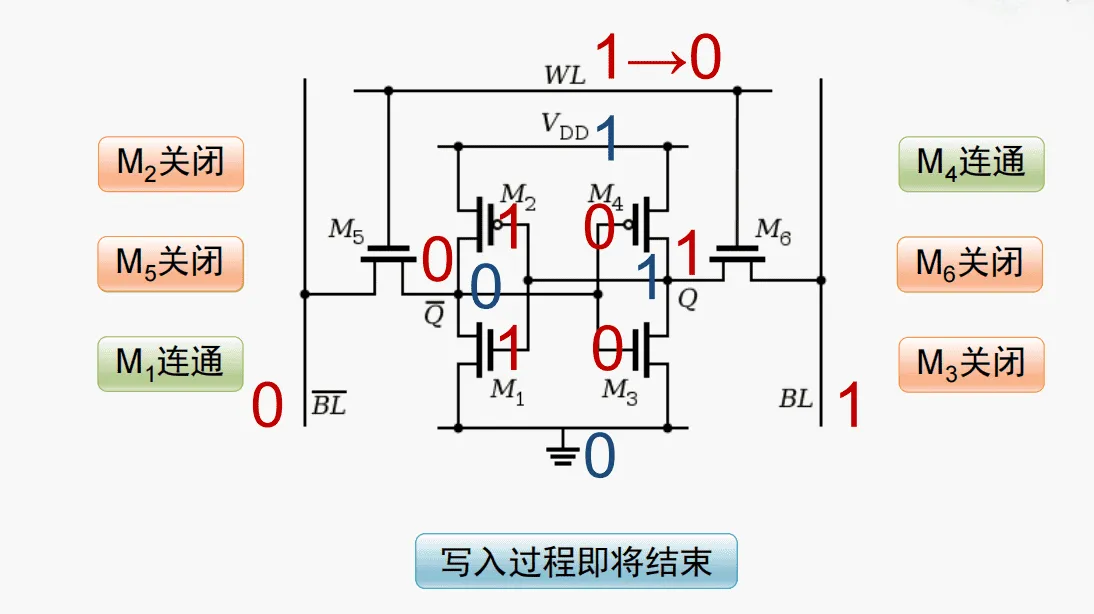

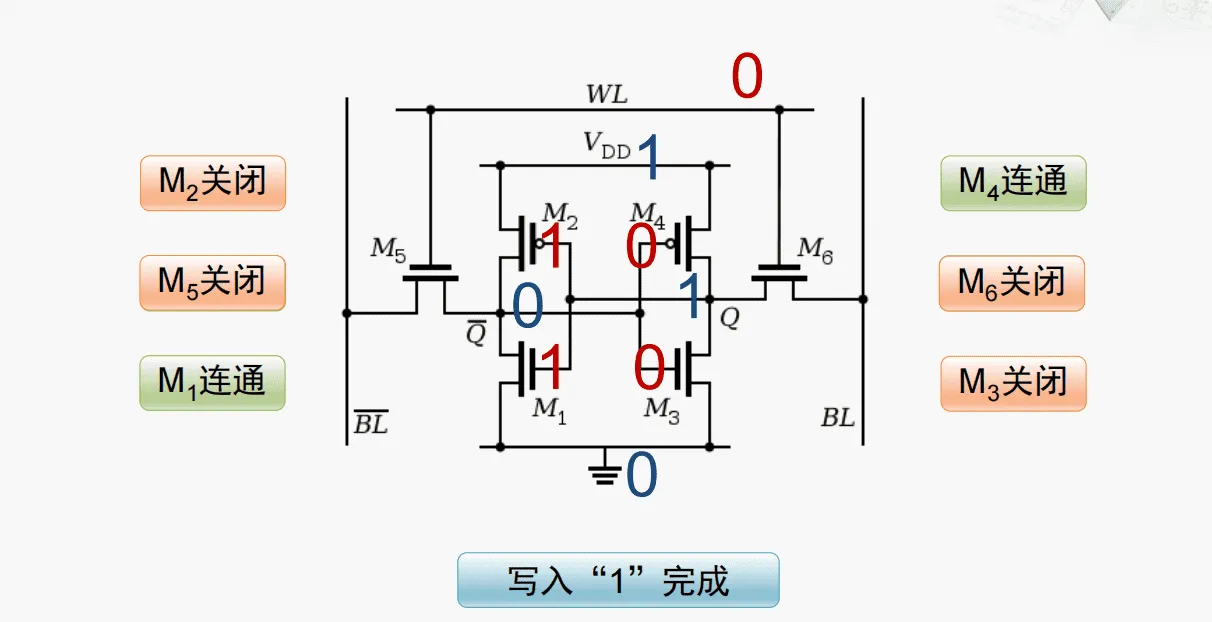

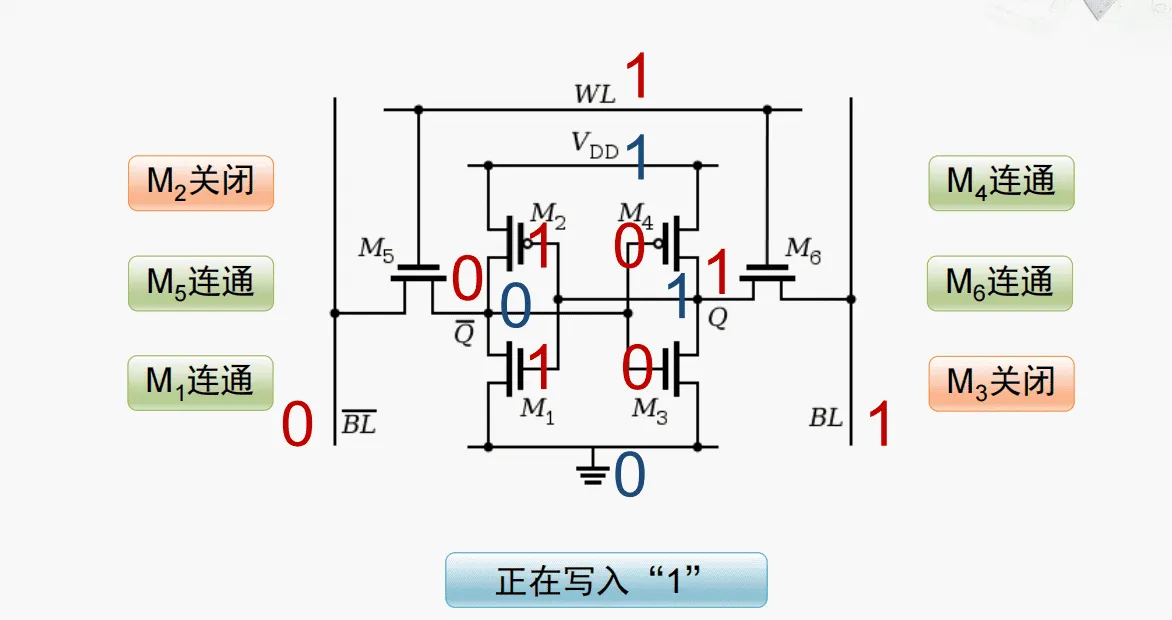

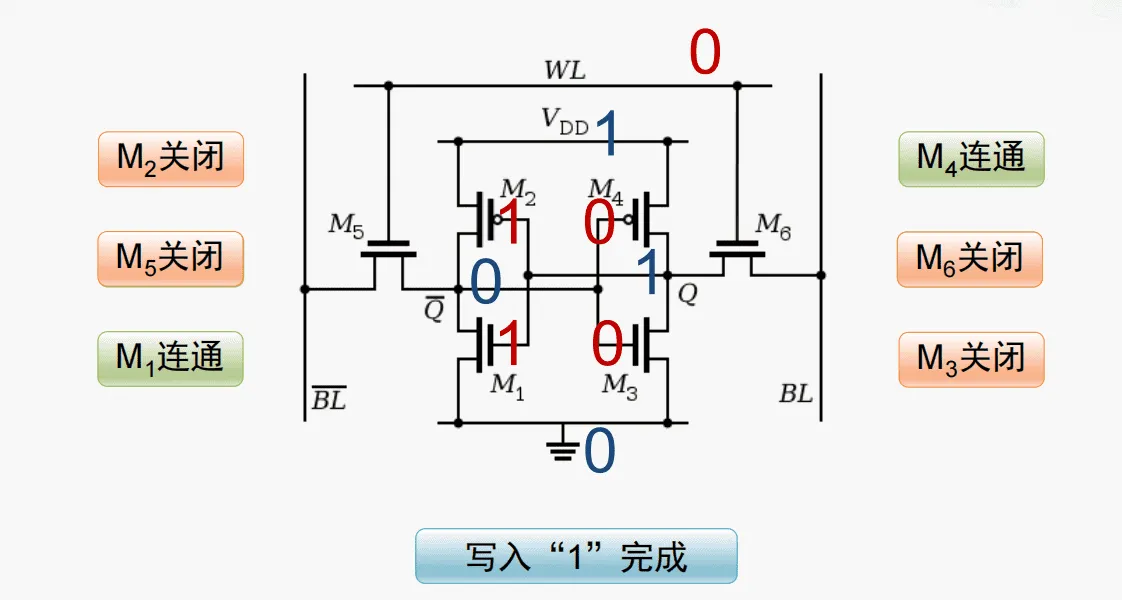

\quad 写入过程:

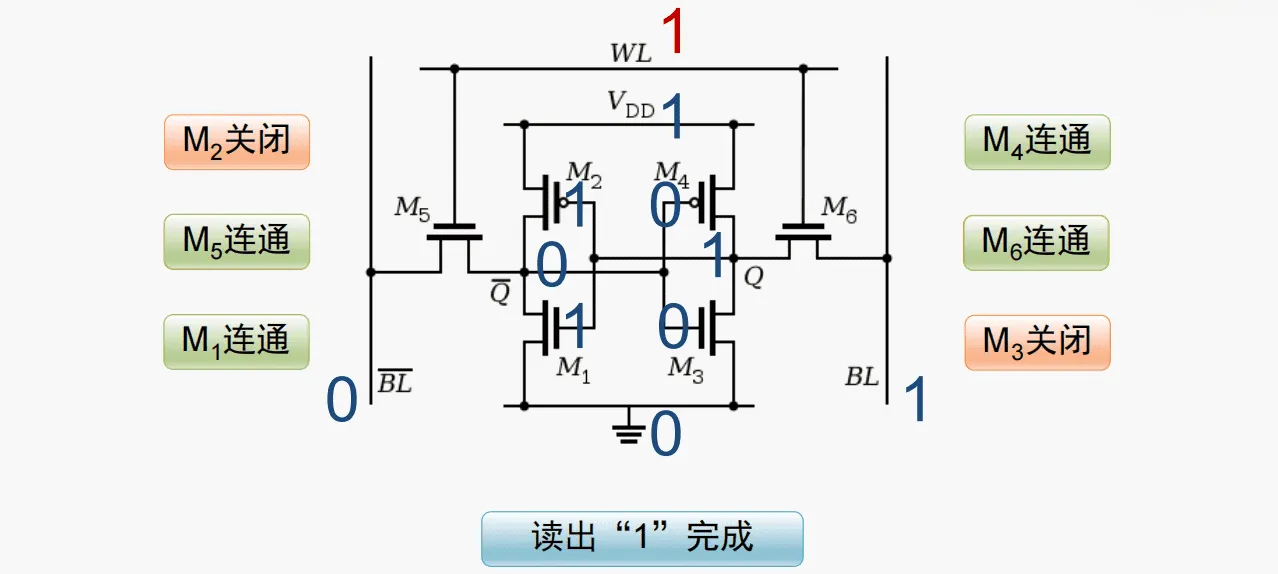

\quad 读出过程:

加法器,减法器,乘法器与除法器

加法器:
行波进位加法器

\quad 多个串联,低位CoutC_{out}连接高位CinC_{in}

\quad 优点:布局简单,设计方便

\quad 缺点:必须等待低位运算完成,延迟时间长

\quad 门延迟:通过一次门电路计为1

\quad 关键路径:延迟最长的路径

优化:

\quad Gi=Ai∗Bi,Pi=Ai+BiG_i = A_i*B_i,P_i=A_i+B_i

\quad 由Ci+1=Gi+Pi∗CiC_{i+1}=G_i+P_i*C_i 提前计算进位信号,总延迟为4级门延迟

减法器:

\quad 同加法器

乘法器:
实现结构:
优化:
除法器:
实现结构:
优化

集成电路的制造过程

​ 第一阶段:硅→\rightarrow 硅锭

第二阶段:硅锭切割→\rightarrow 晶圆

第三阶段:光刻胶→\rightarrow 光刻

第四阶段:溶解光刻胶→\rightarrow 蚀刻→\rightarrow 清除光刻胶

第五阶段:再次光刻→\rightarrow 离子注入→\rightarrow 清除光刻胶

第六阶段:覆盖绝缘体并蚀刻孔洞→\rightarrow 电镀→\rightarrow 形成铜层

第七阶段:抛光→\rightarrow 金属层

第八阶段:晶圆测试→\rightarrow 晶圆切片→\rightarrow 丢弃瑕疵内核

第九阶段:从晶圆切下单个CPU裸片→\rightarrow 封装

第十阶段:等级测试→\rightarrow 装箱
